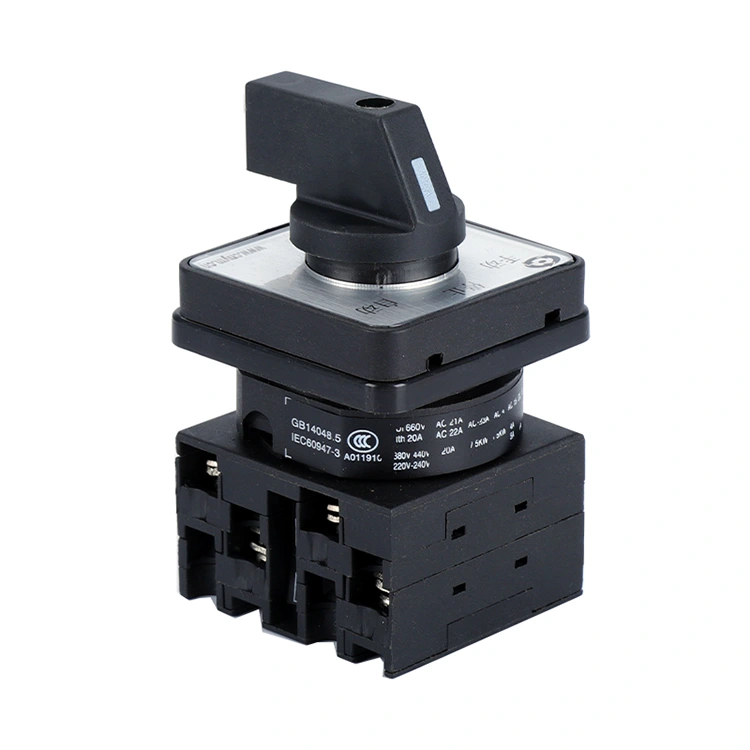

20A 3위치 이중 전원 제어 캠 스위치

LW42 시리즈 20A 3위치 이중 전원 제어 캠 스위치는 YAMING이 독립적으로 개발하고 생산한 고성능 전기 제어 구성요소입니다. CNC 공작 기계 및 기타 전기 장비의 전기 제어 시스템용으로 특별히 설계되었으며 최대 전압 690V의 AC 50Hz 전원 공급 환경에 적합합니다. 이 제품은 주로 제어, 조명 보호, 신호 및 프로그램 선택은 물론 전압 및 전류 측정 선택을 위한 전기 제어 회로에 사용됩니다.

또한 20A 3위치 이중 전원 제어 캠 스위치는 소용량 농형 비동기 모터 제어에도 적용할 수 있어 다양한 기능으로 다중 시나리오 애플리케이션 적용 범위를 실현할 수 있습니다. 컴팩트한 구조, 우수한 안전 성능 및 유연한 적용 시나리오를 통해 글로벌 고객에게 효율적이고 안정적인 전기 회로 제어 솔루션을 제공합니다.

제품특징

- 컴팩트하고 공간 절약: 스위치는 컴팩트한 구조 설계를 채택하여 설치 공간을 효과적으로 절약합니다. 제한된 설치 공간에서도 다양한 전기 장비의 좁은 내부 공간 레이아웃에 맞게 유연하게 배치할 수 있습니다.

- 다양한 기능: 20A 3위치 이중 전원 제어 캠 스위치는 다양한 전기 제어 요구 사항을 충족할 수 있는 여러 기능 모듈을 통합하여 단일 스위치 다목적을 실현하고 제어 시스템의 구성 요소 수를 줄입니다.

- 우수한 안전 성능: 엄선된 고급 자재를 사용하여 우수한 절연 성능을 제공하고 단락 등 전기 안전 위험을 효과적으로 방지합니다. 동시에 부드럽고 민첩한 스위칭 작동은 스위칭 과정에서 높은 안전성과 신뢰성으로 안정적인 접촉을 보장합니다.

구조적 특징

- 유연한 위치 지정 및 레이어 구성: 20A 3위치 이중 전원 제어 캠 스위치는 30°, 45°, 60°, 90°를 포함한 다양한 위치 지정 각도를 지원하며 최대 12개의 작동 위치와 1~12개의 스위치 레이어를 가질 수 있습니다. 실제 제어 요구 사항에 따라 다양한 위치 지정 각도와 레이어 구성을 선택할 수 있습니다.

- 혁신적이고 미적인 외관: 이 제품은 실용성과 미학을 통합한 혁신적이고 세련된 외관 디자인을 채택합니다. 다양한 장비의 외관 디자인과 완벽하게 조화를 이루어 장비의 전체적인 아름다움을 높여줍니다.

- 사용자 정의 가능한 캠 조합: 스위치는 다양한 캠 조합을 통해 다양한 구성의 접점 켜기-끄기 요구 사항을 충족할 수 있으므로 다양한 제어 회로에 대한 맞춤형 적응을 실현할 수 있습니다.

- 안전한 배선 및 단자 설계: 숨겨진 배선 설계로 접촉부의 안전을 보장하여 우발적인 접촉 및 감전 위험을 방지합니다. 단자는 안티 드롭(Anti-Drop) 구조를 채택하여 배선의 안정성을 보장하고 단자 탈락으로 인한 접촉 불량을 방지합니다.

- 고품질 재료 선택: 접점은 은합금으로 만들어져 전기 전도성과 내마모성이 뛰어나 스위치의 장기간 안정적인 작동을 보장합니다. 하우징은 강화된 난연성 나일론 66으로 제작되어 V등급 난연성을 달성하여 사고 시 화재 확산을 효과적으로 방지할 수 있습니다.

제품 응용

YAMING LW42 20A 3위치 이중 전원 제어 캠 스위치는 CNC 공작 기계에 널리 사용되며, 이는 프로그램 선택, 신호 전송 및 기타 주요 작업을 담당하는 CNC 공작 기계의 전기 제어 시스템에서 중요한 구성 요소입니다. 또한 산업 제어 장비, 테스트 장비 등 AC 50Hz 및 전압 최대 690V 조건을 충족하는 다양한 기타 전기 장비에도 적용 가능합니다. 기계 가공 분야나 산업 자동화 분야에서 이 제품은 안정적이고 신뢰할 수 있는 제어 역할을 수행할 수 있습니다. 성숙한 생산 라인을 갖춘 전문 공장인 YAMING은 고객의 특정 응용 요구 사항에 따라 맞춤형 제품 솔루션을 제공할 수도 있습니다.

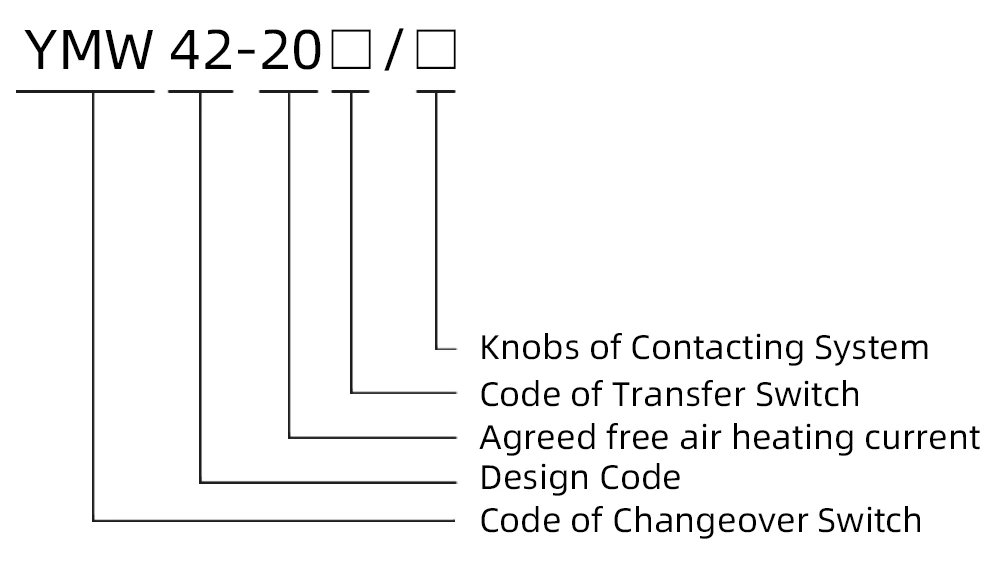

개략도

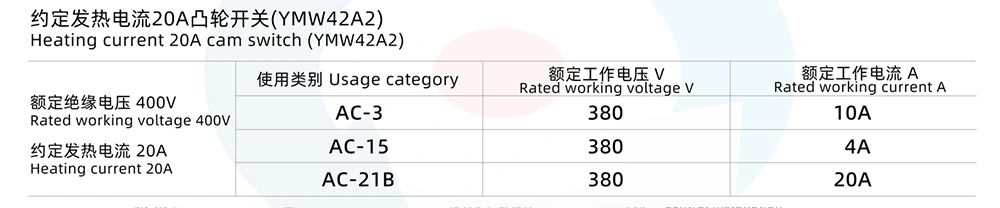

기술적인 매개변수

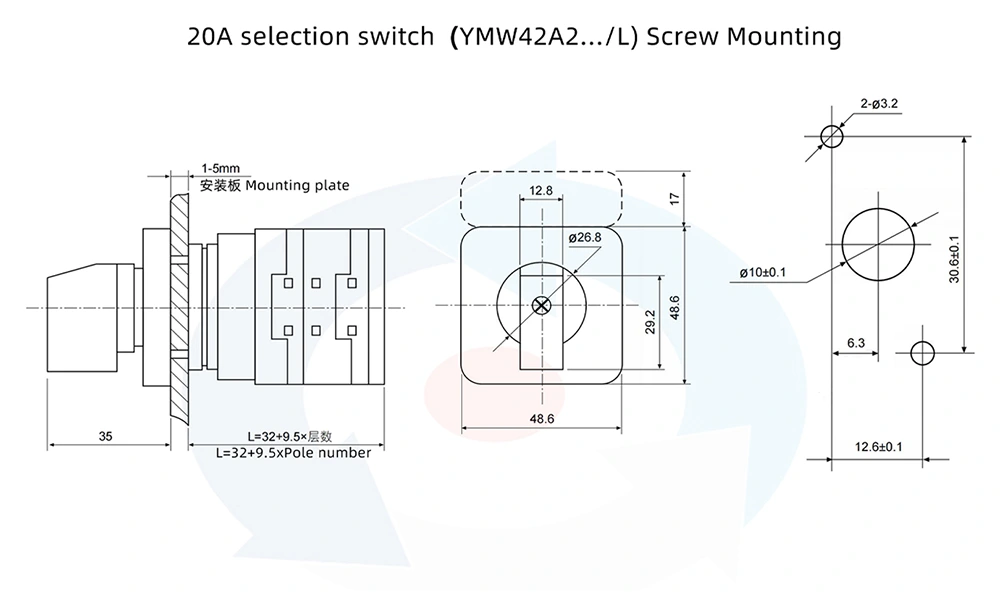

제품개요 사이즈 설치사이즈
